ABB變頻器控制面板液晶顯示界面詳解

ABB變頻器的控制面板(控制盤)相當于一個人機界面,他是人與變頻器溝通的橋梁。通過這個人機界面,我們可以操控變頻器。但是這個界面顯示的數據,都是什么意思吶?

進入控制面板的顯示頁面,不同位置可以顯示ABB變頻器的運行狀態。通過這些數據,我們可以分析出變頻器的運行問題。

下面一些描述供您參考:

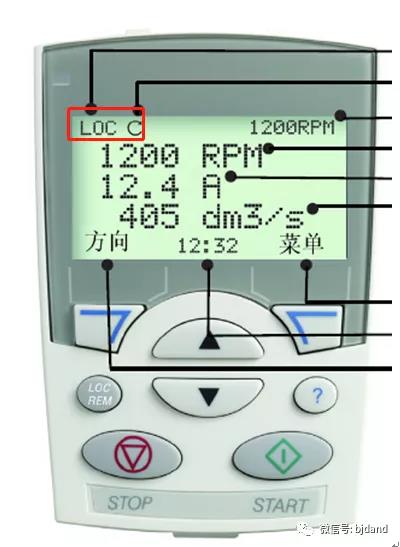

控制地選擇(上圖):

  • “LOC”:控制盤控制:“REM”:外部控制
  • 假如變頻器不能遠程控制,要查看是不是顯示“REM”
  • 假如變頻器不能本地控制,要查看是不是顯示“LOC”

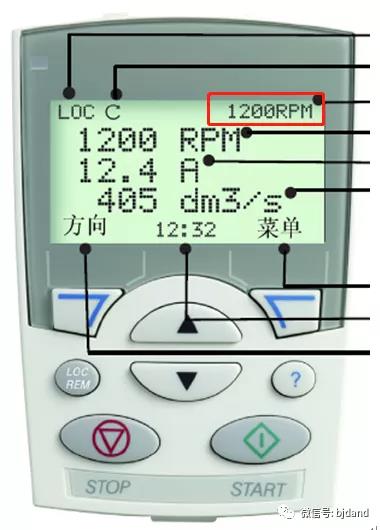

速度給定值/頻率給定值/轉矩給定值(上圖)

通過觀察這個部位的顯示數據,可以了解到速度給定值/轉矩給定值/頻率給定值是不是被變頻器接收到。如果顯示數據為0,找問題的思路就要在給定值參數設置或給定值接線方面入手

旋轉方向(上圖)

通過觀察這個部位的狀態,可以判斷變頻器是處于運行狀態(正向/反向)或停止?fàn)顟B(tài)(箭頭左轉/右轉或不動)

舉例:假如電機不轉,要先看這個部位箭頭狀態,如果箭頭在旋轉,表明變頻器已經運行,找問題思路在電機接線或其他問題,如果箭頭不旋轉,那就要考慮是變頻器設置或接線問題

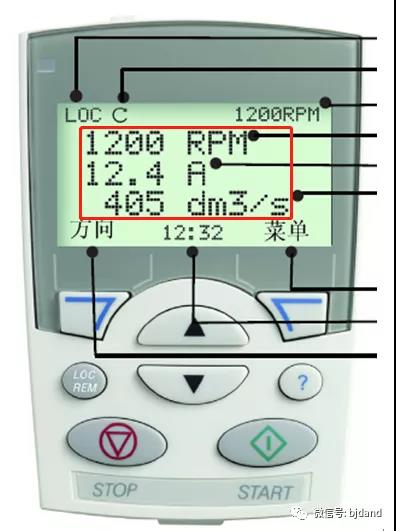

實際運行數據顯示(上圖):顯示3個實際信號

通過觀察這些實際信號數據,也可以了解到變頻器的實際運行狀態

舉例:比如現在電機轉速上不去,達不到電機額定轉速,觀察實際電機轉矩已經超過了100%,這個問題大多數是由于電機負載過重引起的

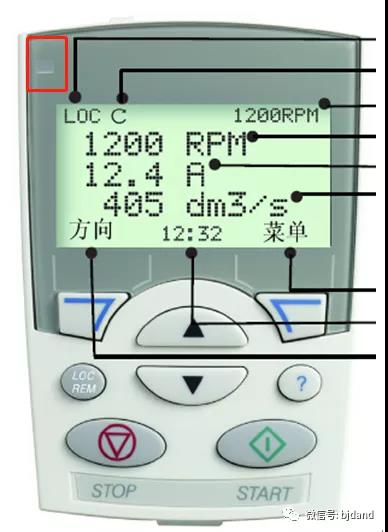

電源指示燈(上圖):指示燈的狀態也反映了變頻器的運行狀態

正常情況下:指示燈顯示綠色

舉例:比如指示燈顯示紅色,表明變頻器現在是故障狀態,要檢查原因

再比如,指示燈不亮,問題在控制面板的連接或變頻器電源輸入,所以,指示燈不同的狀態顯示變頻器不同的問題

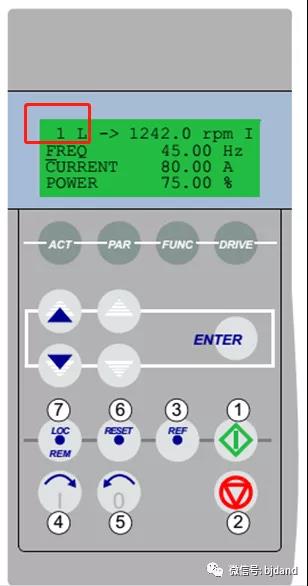

  • 控制盤最左上角的數字顯示變頻器不同的ID地址(上圖)
  • 顯示數字1,代表控制面板顯示的是逆變程序
  • 顯示數字2,代表控制面板顯示的是整流程序

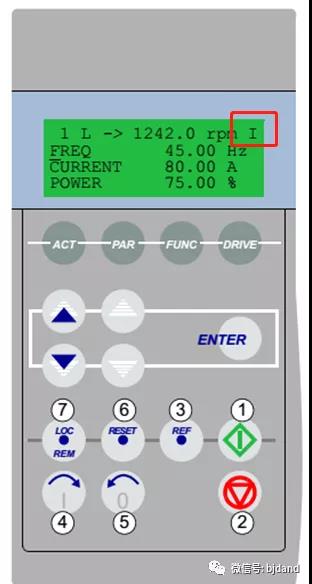

  • 控制盤最右上角的字母(上圖)顯示的是變頻器的狀態(運行/停止)
  • 顯示O,代表變頻器處于停止?fàn)顟B(tài),變頻器已經做好運行準備
  • 顯示I,代表變頻器已經接收到運行信號,已經開始運行
  • 無任何顯示,表明變頻器不具備啟動條件,要查明原因

舉例:比如電機不轉,可以查看這個狀態指示是不是變成I

變成I,問題在外圍電機接線或其他問題,沒變化,檢查啟動信號或接線。由此看來通過觀察狀態可以判斷問題。
