在控制電動機正反轉時要給變頻器設置一些基本參數，具體如下表：

1.開關控制正、反轉控制電路

采用了一個三位開關SA，SA有“正轉”、“停止”和“反轉”3個位置。

該電路結構簡單，缺點是在變頻器正常工作時操作SB1可切斷輸入主電源，這樣易損壞變頻器。

2.繼電器控制正、反轉控制電路

采用了KA1、KA2繼電器分別進行正轉和反轉控制。

KA1或KA2常開觸點閉合將SB1短接，斷開SB1無效，這樣做可以避免在變頻器工作時切斷主電源。

二、變頻器工頻與變頻切換電路及參數設置

在變頻調速系統運行過程中，如果變頻器突然出現故障，這時若讓負載停止工作可能會造成很大損失。為了解決這個問題，可給變頻調速系統增設工頻與變頻切換功能，在變頻器出現故障時自動將工頻電源切換給電動機，以讓系統繼續工作。

1.變頻器跳閘保護電路

變頻器A、B、C端子為異常輸出端，A、C之間相當于一個常開開關，B、C之間相當一個常閉開關，在變頻器工作出現異常時，A、C接通，B、C斷開。

2.工頻與變頻的切換電路

在工作前需要先對一些參數進行設置。

1)工頻與變頻切換功能設置

2)部分輸入/輸出端子的功能設置

三、變頻器多檔速控制電路及參數設置

1.多檔轉速控制說明

變頻器的RH、RM、RL為多檔轉速控制端，RH為高速擋，RM為中速擋，RL為低速擋。RH、RM、RL 3個端子組合可以進行7檔轉速控制。

2.參數設置

1)多檔轉速端子選擇參數

Pr.180=0，RL端子控制有效；

Pr.181=1，RM端子控制有效；

Pr.182=2，RH端子控制有效。

以上某參數若設為9999，則將該端設為控制無效。

2)多檔運行頻率參數

3.控制電路

采用了KA0～KA3 4個中間繼電器，常開觸點接在變頻器的多檔轉速控制輸入端，還用了SQ1～SQ3 3個行程開關來檢測運動部件的位置并進行轉速切換控制。

• 起動并高速運轉
• 高速轉中速運轉
• 中速轉低速運轉
• 低速轉為停轉

四、變頻器程序控制電路及參數設置

程序控制又稱簡易PLC控制，它是通過設置參數的方式給變頻器編制電動機轉向、運行頻率和時間的程序段，然后用相應輸入端子控制某程序段的運行，讓變頻器按程序輸出相應頻率的電源，驅動電動機按設置方式運行。三菱FR-A500系列變頻器具有程序控制功能，而三菱FR-A700系列變頻器刪除了該功能。

1.程序參數設置

• 設置Pr.79=5，讓變頻器工作在程序控制模式；
• 設置Pr.200=1，將程序運行時間單位設為時/分；
• 設置Pr.201～Pr.206，具體設定值及功能見下表。

2.程序運行控制

• 將RH端子外接開關閉合，選擇運行第1程序組（Pr.201～Pr.210設定的參數），再將STF端子外接開關閉合，變頻器內部定時器開始從0計時，開始程序運行參數曲線工作。當計時到1:00時，變頻器執行Pr.201參數值，輸出正轉、20Hz的電源驅動電動機運轉，這樣運轉到3:00時（連續運轉2h），變頻器執行Pr.202參數值，停止輸出電源，當到達4:00時，變頻器執行Pr.203參數值，輸出反轉、30Hz電源驅動電動機運轉。
• 當變頻器執行完一個程序組后會從SU端輸出一個信號，該信號送入STR端，對變頻器的定時器進行復位，然后變頻器又重新開始執行程序組，按程序運行參數曲線工作。若要停止程序運行，可斷開STF端子外接開關。變頻器在執行程序過程中，如果瞬間斷電又恢復，定時器會自動復位，但不會自動執行程序，需要重新斷開又閉合STF端子外接開關。

五、變頻器PID控制電路及參數設置

    PID控制又稱比例微積分控制，是一種閉環控制。

一種典型的PID控制應用電路

1.PID控制參數設置

2.端子功能參數設置

3.操作運行

• 設置外部操作模式。設定Pr.79=2，面板“EXT”指示燈亮，指示當前為外部操作模式。
• 啟動PID控制。將AU端子外接開關閉合，選擇端子4電流輸入有效；將RT端子外接開關閉合，啟動PID控制；將STF端子外接開關閉合，啟動電動機正轉。
• 改變給定值。調節設定電位器，2-5端子間的電壓變化，PID控制的給定值隨之變化，電動機轉速會發生變化，例如給定值大，正向偏差（ΔX>0）增大，相當于反饋值減小，PID控制使電動機轉速變快，水壓增大，端子4的反饋值增大，偏差慢慢減小，當偏差接近0時，電動機轉速保持穩定。
• 改變反饋值。調節閥門，改變水壓大小來調節端子4輸入的電流（反饋值），PID控制的反饋值變化，電動機轉速就會發生變化。例如閥門調大，水壓增大，反饋值大，負向偏差（ΔX<0）增大，相當于給定值減小，PID控制使電動機轉速變慢，水壓減小，端子4的反饋值減小，偏差慢慢減小，當偏差接近0時，電動機轉速保持穩定。
• PU操作模式下的PID控制。設定Pr.79=1，面板“PU”指示燈亮，指示當前為PU操作模式。按“FWD”或“REV”鍵，啟動PID控制，運行在Pr.133設定值上，按“STOP”鍵停止PID運行。

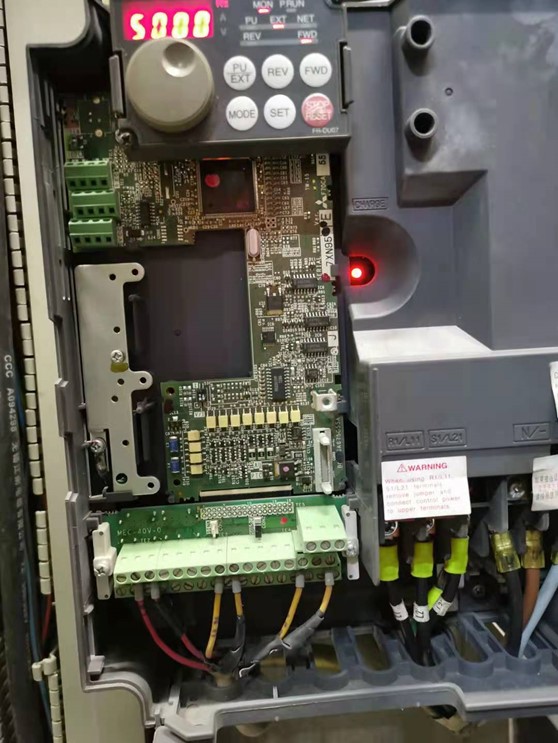

一臺用戶送修到上海津信的三菱FR-F740 變頻器，故障為面板顯示Err。Err故障是由于：RES信號處于ON時，PU與變頻器不能進行正常通訊

二、維修過程：

1、根據故障解釋，首先檢查RES信號的正常，排除該故障點；

2、集中排查PU(面板)與變頻器連接問題：

更換面板，上電仍顯示Err，無法復位，分析故障集中在板卡上，需要進一步檢測。

測量控制卡工作電源，發現無5V電壓，更換控制卡，故障依舊，以此可以確認故障集中在功率卡開關電源部分。

單板測試開關電源3844回路，3844輸出正常，在檢測5V反饋功能時，發現反饋電壓調至3.5V時就關斷了3844的輸出，由此可以判斷該開關電源5V反饋回路是故障病根，根據這部分的電路，測量電阻均正常，只剩下貼片電容的檢測，現拆掉該補償貼片電容，測試反饋電壓升至5V時關斷3844的輸出。更換該電容后測試5V反饋也正常，由此確認5V反饋功能修復。

整機測試，故障消除，運行至 50HZ,開機運行正常，原故障修復

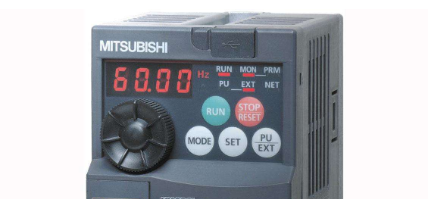

三菱變頻器出現故障時，會在面板上顯示故障代碼，我們可以根據故障代碼來判斷故障原因，并采取相應措施。

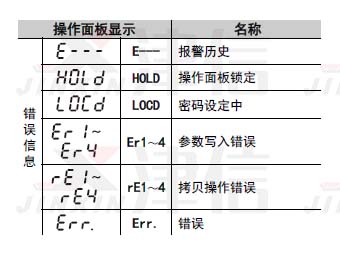

一、錯誤信息

三菱變頻器錯誤信息包括E---，HOLD，LOCD，Er1～4,rE1～4，Err.

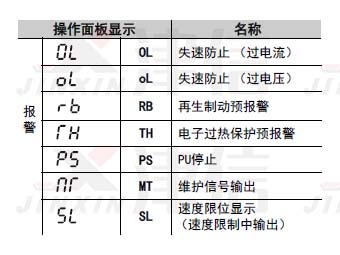

二、報警

三菱變頻器報警信息包括OL失速防止 （過電流） ， oL失速防止 （過電壓）， RB再生制動預報警，TH電子過熱保護預報警 PSPU停止，MT維護信號輸出，SL速度限位顯示

三、輕故障

三菱變頻器輕故障只有一個，即Fn風扇故障。

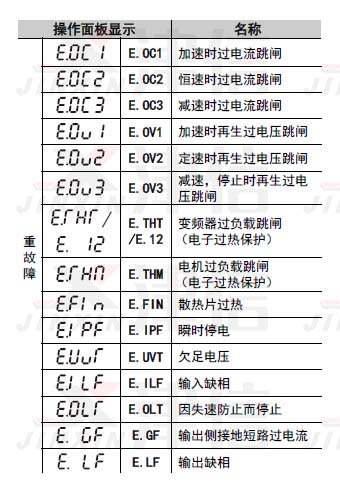

四、重故障

三菱變頻器重故障包括：E.OC1,E.OC2,E.OC3,E.OV1,E.OV2,E.OV3,E.THT,E.12,E.THM,E.FIN,E.IPF,E.UVT,E.ILF,E.OLT,E.GF,E.LF

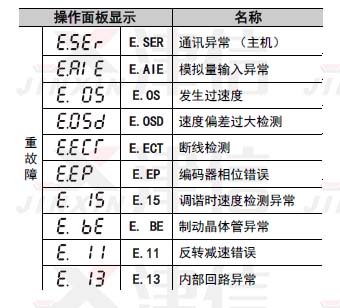

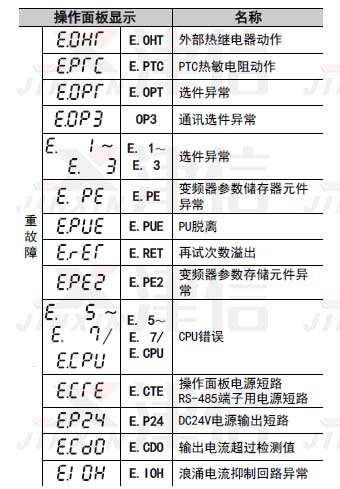

其他重故障還有：E.OHT,E.PTC,E.OPT,OP3,E.PE,E.PUE,E.RET,E.PE2,E.CPU,E.CTE,E.P24,E.CDO,E.IOH,E.SER,E.AIE,E.OS ,E.OSD,E.ECT,E.EP ,E.15 ,E. BE,E.11 ,E.13

1、臺達變頻器

B系列：57522，H系列：33582，S1系列：575222；

A系列變頻器：把MODE和RESET健一起按下,顯示P256 ,按ENTER鍵修改此參數,把00改為01,按ENTER退出后即可修改全部參數。

2、歐瑞變頻器(惠豐變頻器)

1500-G 1500-P 1000-G 200-G的都是通用的: 1888。

3、爍普變頻器

高級菜單P301輸入321，A000輸入11,刷新程序；

P301輸入321，A000輸入9,進菜單E001,輸入機器G；

PE002額定電壓，E003額定電流，E004電壓校正，E005不動，E006電流校正。

4、普傳PI2000刷新設定方法：

（1）將C01設定為222進入P14：

（2）將P14設定3對CPU刷新，這時顯示PI2000將C01設為222，進入P14參數設定，P14設為2，P01為設定機型為G、F，P02設定變頻器電壓380V，P03設定變頻器額定電流，P04設定電壓顯示，P05設定電流顯示。

5、英威騰萬能密碼

英威騰品牌CHV、CHE 、CHF系列變頻器：超級密碼是50112。

6、三菱740的把面板拔下來再插上就行。

7、LG-iS5變頻器，FU2-94設為240就可以看到MAK參數了。

8、西林變頻器的萬能密碼：6860。

9、ABB ACS600變頻器

完全參數密碼NAMC主控板參數設置：在16.03參數中輸入密碼：2303、102.01參數設置為：false可以進入設定所有主控板參數。

10、安川變頻器

安川G5，具體在A1-04中顯示，調到這條參數，然后同時按住ME-NU鍵和RESET鍵10秒，就可以看到密碼?？吹矫艽a之后再調到A1-05把密碼輸入進去就可以修改參數了。

安川G7，當顯示 A1-04時，一邊按RESET，一邊按MENU顯示A1-05的密碼設置，然后把這個密碼輸入到A1-04就行了，然后就能用這個密碼進去了。

11、松下VFO變頻器

按MODE三次 按▲直到顯示999，同時按下▲和▼再按SET，就可以重新設置密碼了。

12、日立J300變頻器

把一個多功能端子改名為“初始化”功能（參數C0-C7），然后把這端子與公共端“CM1”（或P24）短接，再把變頻器關電后送電就可以。如要把端子“7”改為“初始化”功能，則把參數C6設為“7”。

13、艾默生變頻器

TD3000設定密碼打不開時，輸入密碼 8888。TD3300：設定密碼打不開時，輸入密碼 2002。

14、嘉信TX-4T040C型變頻器

參數修改不了。該變頻器的參數序號為F00-F99，共100個參數。F00即用戶密碼設置，出廠設置為：8888。

該機密碼已被修改。解開密碼的方法是：變頻器上電，把JP4焊點短接一下,即恢復了出廠密碼。JP4在主板CPU上方，為空端子，未有插接件，只是兩個焊盤。將其短接一下后，再進入參數設置，確認8888的出廠密碼后，即可修改F00以后的參數了。

15、富士VG5,VG7電梯專用變頻器

VG5密碼是最后一個參數200號,設為0數據不可改，設為1數據可改；VG7通用密碼FFFF，上電你輸入FFFF，才能進入。

16、西威變頻器的密碼，在SERVICE 里，輸入 28622。

17、施耐德變頻器，在SUP菜單下找到COD進去，輸入6969。

18、西門子6SE70書本型變頻器，將P358和P359中數據改為相同即可。

19、東元M3系列變頻器

將參數P00改成05可看到65條參數，P00改成08為2線制初始化 ，P00改成03參數可改。

20、三墾變頻器通用密碼：CD900設為36521。

21、歐陸590的萬能密碼是131122。

22、匯川變頻器，通用密碼18181可打開密碼鎖。

1、單板測試

維修大功率變頻器時建議可以將板卡在維修平臺上啟動試機，好處是可以單獨甩開笨重的機殼及大容量電容，只要屏蔽一些必要的檢測，甚至可以在不帶模塊的情況下檢測驅動脈沖。這對大功率變頻器維修很有用。比如：三菱的變頻器有相位檢測電路，也就是三相輸出反饋回來的動態脈沖和驅動脈沖進行邏輯比較，單板測試中可以將輸出脈沖引線到檢測脈沖端，這樣啟動便無過流報警。

2、fn報警處理

三菱的fn報警在參考說明書里的解釋是，風扇有故障或者風扇沒有轉動告警。這時變頻器同樣可以啟動。日本品牌（其實不管哪個品牌）都相當重視風路的散熱問題，三菱專門設計了一個電路來進行取樣監測。但需要注意的是，三菱的這個檢測電路是數字脈沖疊加檢測電路，原裝三菱的風扇反饋也是脈沖反饋，用示波器觀察藍、黃線可以清晰的檢測到脈沖信號。脈沖經光耦耦合的，也就是說，很多維修人員所采用的高低電平屏蔽法，根本沒用。三菱的電路是脈沖累加電路，必須達到一定的幅度和頻率才可以積分成高電平或電平輸出，經過比較器，最后合二為一得到一個數字電路。

市場上也有很多同型號的風扇可以代換，但有的商家號稱是脈沖反饋，其實是電阻反饋的，自然無脈沖輸出了；有的是經過翻新的，反饋信號幅度明顯不足，發生連滯，這樣光耦耦合只能讀出低電平，無高低脈沖幅度變化，積分電路同樣認為風扇有問題。于是即使風扇轉得很好，但是fn警告就是消除不了。當然，弄懂了原理，試機是可以屏蔽的，但不建議這么做，說白了還是成本問題，只要換上原廠風扇就解決問題了。
